Comment corriger le scintillement des LED DMX des fontaines musicales ?
- 2025-09-16
Les LED DMX sont largement utilisées dans l’éclairage des fontaines musicales pour leur précision, leurs effets dynamiques et leur fiabilité. Cependant, le scintillement DMX est un problème récurrent qui frustre les ingénieurs et les opérateurs.
Dans cet article, Himalaya Music Fountain partage des informations professionnelles sur les raisons pour lesquelles les luminaires LED DMX scintillent et les méthodes éprouvées pour l’éliminer.
Pourquoi les luminaires LED DMX scintillent : causes et solutions
Le scintillement des éclairages LED contrôlés par DMX est un problème courant, mais facilement résolu. Il s’agit presque toujours d’un symptôme d’inadéquation ou d’erreur dans la chaîne de signal, et non de l’appareil lui-même. Voici les principales causes, de la plus fréquente à la moins fréquente :
1. Problèmes de signal DMX (la cause la plus courante)
Dégradation du signal et problèmes de câblage : Le DMX est un protocole numérique qui nécessite un signal puissant et clair. L’utilisation de câbles de microphone (non adaptés en impédance pour le DMX) ou de câbles très longs sans terminaison peut entraîner une réflexion et une dégradation du signal. Cela altère les données, ce qui entraîne une mauvaise interprétation des commandes par l’appareil et un scintillement lorsqu’il tente de répondre à des données erronées.
Terminaison manquante : Une ligne DMX doit être terminée par une résistance de 120 ohms entre les bornes Data+ et Data- du dernier appareil de la chaîne. Cela absorbe l’énergie du signal, l’empêchant de se refléter sur la ligne et de corrompre les données. Une ligne non terminée est une cause fréquente de scintillement aléatoire, surtout sur les derniers appareils.
Câblage incorrect ou connecteurs endommagés : un connecteur XLR desserré, un câble pincé ou une soudure qui s’est détachée peuvent provoquer une connexion intermittente, entraînant un scintillement important lorsque le signal entre et sort.
2. Erreurs de contrôleur et de configuration
Fréquence de rafraîchissement DMX : Le contrôleur (console d’éclairage/logiciel) envoie des paquets de données DMX à une fréquence de rafraîchissement spécifique. Si cette fréquence est trop basse, le projecteur risque de ne pas recevoir les mises à jour de données assez fréquemment, ce qui provoque un scintillement visible pendant qu’il retient la dernière commande et attend la suivante. Ce phénomène est particulièrement visible avec les poursuites rapides ou les effets de gradation.
Conflits d’adresse : si deux appareils se voient attribuer la même adresse de démarrage DMX, ils essaieront tous deux de répondre aux mêmes commandes, ce qui entraînera un comportement chaotique et imprévisible, notamment un scintillement.
Contrôleur défectueux : un contrôleur DMX de mauvaise qualité ou défectueux peut produire un signal « sale » ou instable.
3. Problèmes spécifiques aux appareils
Problèmes d’alimentation : les LED nécessitent un courant continu stable et constant fourni par un pilote (alimentation). Une alimentation défaillante, surchargée ou de mauvaise qualité ne peut pas fournir un courant constant, ce qui provoque un scintillement des LED synchronisé avec les fluctuations de tension. Il s’agit souvent d’une défaillance matérielle.
Erreurs de traitement interne : le microprocesseur interne de l’appareil peut être défectueux ou surchauffé, ce qui l’amène à traiter de manière incorrecte les données DMX entrantes.
Incohérence de la courbe du variateur : si la courbe du variateur intégrée de l’appareil (la façon dont il traduit une valeur DMX en un niveau de sortie lumineuse) est mal calibrée, cela peut provoquer un scintillement à des niveaux d’intensité faibles spécifiques.
4. Interférences électriques (bruit)
Les câbles DMX passant à proximité de sources de fortes interférences électromagnétiques (IEM), telles que des câbles d’alimentation haute tension, des moteurs ou des racks de gradateurs, peuvent générer du bruit dans la ligne de signal. Ce bruit peut altérer les données DMX numériques et provoquer des scintillements. C’est pourquoi des câbles DMX correctement blindés et à impédance adaptée sont essentiels.
Étapes de dépannage : comment résoudre le problème de scintillement
- a. Vérifiez la terminaison : placez toujours un terminateur de 120 ohms sur le dernier port de sortie du dernier appareil de votre chaîne DMX.
- b. Inspectez les câbles et les connexions : utilisez un câble DMX dédié, et non un câble de microphone. Vérifiez que tous les connecteurs ne sont pas endommagés et qu’ils sont bien branchés.

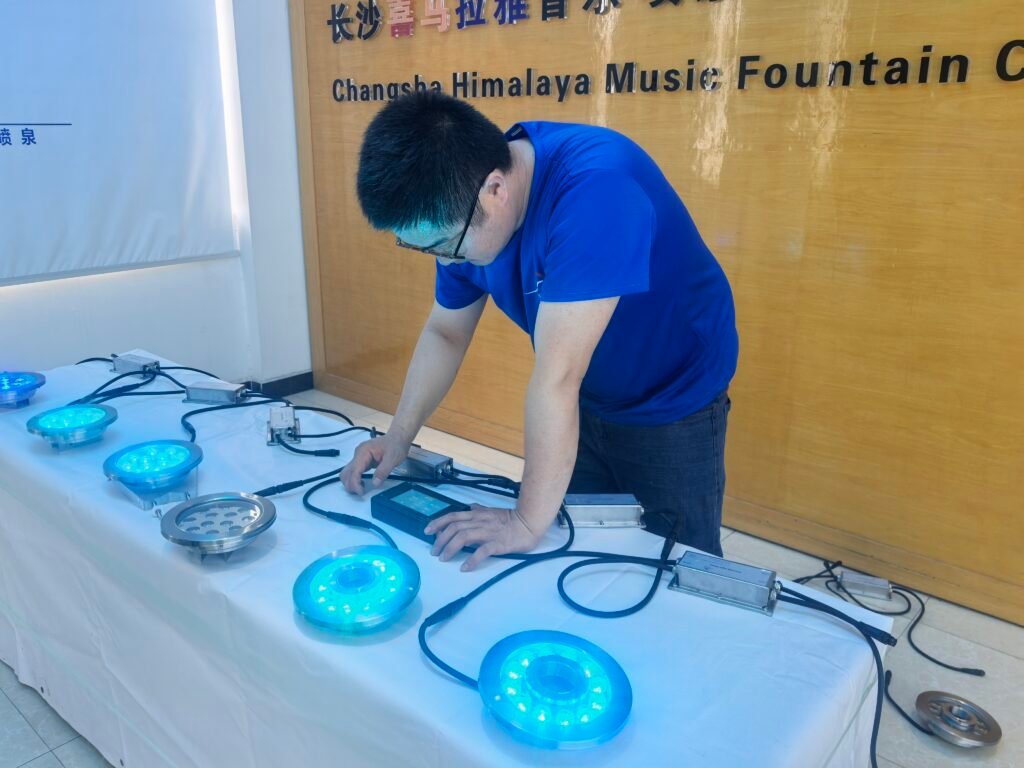

- c. Simplifiez le système : débranchez tous les luminaires sauf un. Si le scintillement cesse, le problème se situe dans votre chaîne (probablement un câble défectueux ou un problème de terminaison). Rebranchez les luminaires un par un pour trouver le coupable.
- d. Vérifiez les adresses : vérifiez que chaque appareil possède une adresse de démarrage DMX unique et correctement définie.
- e. Ajuster le taux de rafraîchissement : si votre contrôleur le permet, essayez d’augmenter le taux de rafraîchissement DMX.
- f. Vérifiez l’alimentation : assurez-vous que tous les luminaires sont sur un circuit d’alimentation stable et ne sont pas surchargés.
- g. Isolez des interférences : réacheminez vos câbles DMX loin des lignes électriques et autres sources d’interférences électromagnétiques.
- h. Himalaya Music Fountain propose également un équipement puissant pour résoudre ce problème : un « anti-scintillement LED ». À condition que les connexions et les fixations soient correctement installées, cet outil peut s’avérer un atout majeur pour éliminer complètement le phénomène de scintillement.
En résumé, le scintillement est une erreur de communication. En vérifiant systématiquement le chemin du signal (câbles, terminaisons, adresses), puis les composants (contrôleur, alimentation, luminaires), vous pouvez presque toujours identifier et résoudre la cause du problème.
